Onderheien met stalen buispalen, de standaard bij paalrot

Wat is onderheien?

Onderheien is het toevoegen van nieuwe palen onder een bestaande woning, meestal omdat de oorspronkelijke houten paalfundering is aangetast door paalrot. De gangbare techniek in dichtbebouwd Nederland is de gedrukte stalen buispaal: stalen buizen, doorgaans Ø 168 tot 219 mm, worden in segmenten van ongeveer 1 meter hydraulisch in de grond gedrukt vanuit de kruipruimte. Tussen de segmenten zitten gelaste of geschroefde verbindingen.

Het persen gebeurt trillingsvrij, met reactiekracht uit het bestaande gebouw zelf. Daardoor is deze methode geschikt in 19e-eeuwse rijwoningen waar heien met een echte heistelling onmogelijk zou zijn vanwege werkruimte én vanwege schaderisico voor de buren.

Wanneer wordt onderheien toegepast?

• KCAF-klasse III of IV uit een F3O-funderingsonderzoek: de palen hebben te weinig draagvermogen over en herstel binnen de gemeentelijke handhavingstermijn is verplicht.
• Gevorderde paalrot waarbij ook het houtdeel onder de grondwaterstand is aangetast, of waarbij de grondwaterstand structureel daalt en betonoplangers daarom geen duurzame oplossing zijn.
• Onherstelbare zetting van een fundering op staal waarbij injectietechnieken niet voldoen.
• Negatieve kleef of te ondiep ingeheide originele palen, vooral in uitbreidingswijken uit de jaren '60 en '70 op grote ophooglagen.

Werkwijze stap voor stap

1. Voorbereiding: begane grondvloer wordt geheel of gedeeltelijk uitgenomen, gas/water/elektra worden tijdelijk afgesloten of verlegd, kruipruimte wordt droog gepompt en bereikbaar gemaakt.
2. Plaatsbepaling: de constructeur tekent het palenplan in op basis van de sondering. Per dragende muur staan palen om de 1,2 tot 1,8 meter, met een geplande puntbelasting per paal van 100–250 kN.
3. Persen segment voor segment: een hydraulische drukker plaatst segmenten van ±1 m, koppelt ze, en perst door tot een vooraf vastgelegde calibratiedruk wordt bereikt — die druk is de garantie dat de paalpunt in de pleistocene zandlaag staat.
4. Aansluiten op de constructie: bovenop de palen komen nieuwe stalen kespen of wordt direct een gewapend-betonnen funderingsbalk gestort die de muurbelasting overneemt van de oude (vaak verrotte) houten kespen.
5. Vloer terugplaatsen: nieuwe geïsoleerde begane grondvloer (vaak ribcassettevloer of breedplaatvloer), riolering en leidingen worden aangelegd, afwerkvloer gestort.
6. Nazorg: 1 tot 2 jaar zakkingsmonitoring conform NEN 8707; bij stabiele meetwaarden volgt definitieve oplevering.

Trillingsvrij vs. heien

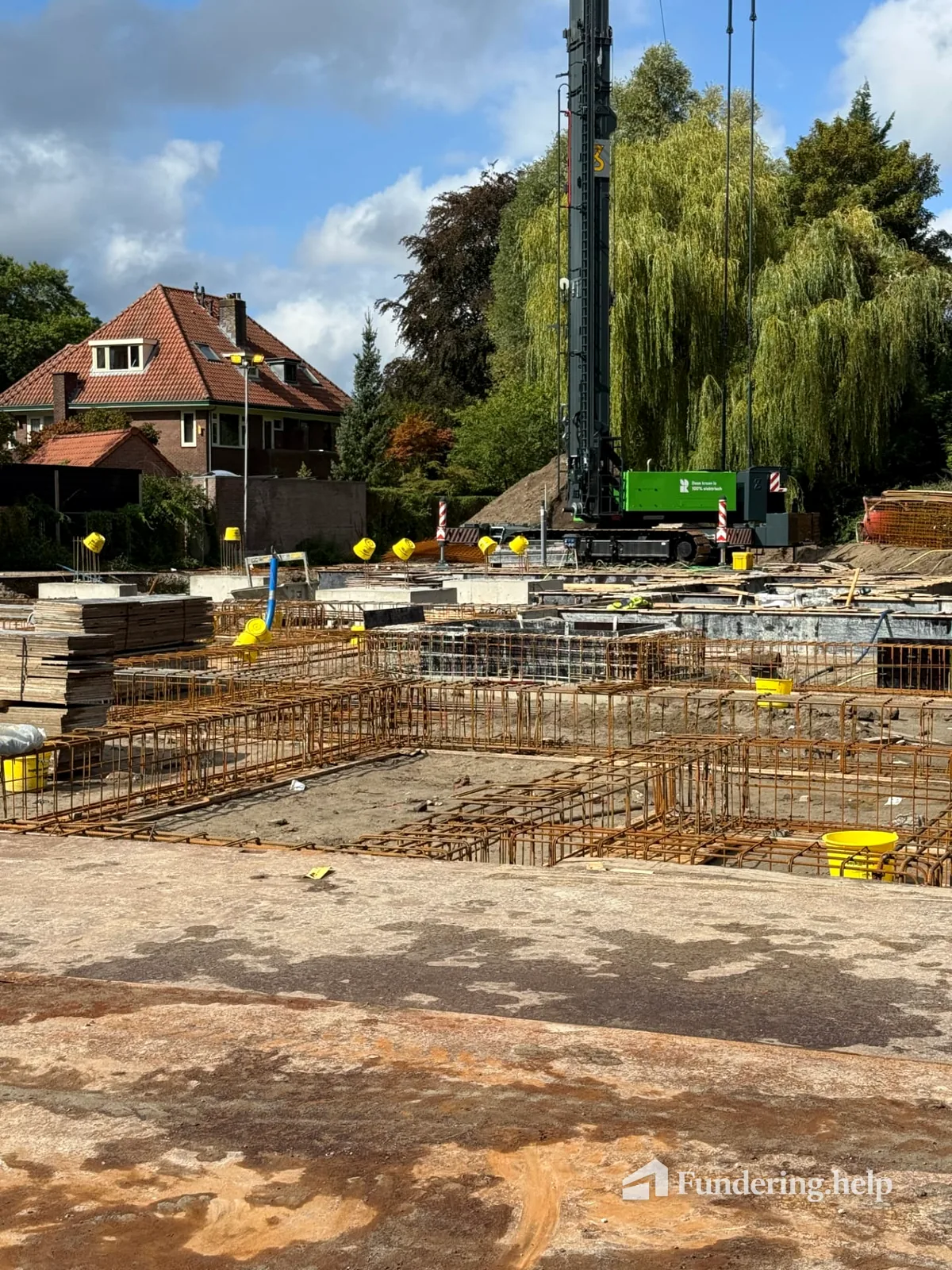

In het buitengebied of bij nieuwbouw wordt nog gewoon gehei. Voor herstel onder een bestaand pand in een binnenstedelijk weefsel zoals dat van Amsterdam, Rotterdam, Haarlem of Leiden is heien geen optie: de werkruimte ontbreekt en de schokken zouden de toch al kwetsbare buurpanden beschadigen. Vandaar dat álle herstelaannemers binnenstedelijk werken met gedrukte palen, ook wel "schroefpalen" genoemd wanneer er een schroefpunt op zit (zie ook schroefpalenfundering).

Voor- en nadelen

Voordelen: bewezen techniek met een zeer brede markt aan uitvoerders, trillingsvrij, geschikt in nauwe kruipruimtes (vanaf circa 70 cm vrije hoogte), draagvermogen ruimschoots berekend en getest per paal, garantie van 100+ jaar bij correcte coating, geen risico op trillings- of zettingsschade bij de buren.

Nadelen: de bovenkant van de duurdere kant van het herstel-spectrum (€1.250–€1.700/m²), woning is 8–14 weken niet bewoonbaar, fors herstel van vloer en leidingen nodig, intensieve verbouwing voor de bewoner. Bij beperkte aantasting van alleen de paalkop is een betonoplanger 30–50% goedkoper, mits het houtdeel onder water gezond is.

Corrosiebescherming, de basis van 100 jaar

Stalen palen in Nederlandse veen- en kleigrond hebben in theorie een corrosietempo van 0,01 tot 0,05 mm per jaar, afhankelijk van pH, sulfaten en zuurstoftoevoer. Met een wanddikte van 8–10 mm en een opofferingslaag in de berekening (corrosie-marge van 1,5–2 mm) komt de ontwerplevensduur op 100+ jaar. In agressievere bodems (sulfaatrijke veenklei, brak grondwater) wordt aanvullend gecoat met epoxy of, in zeldzame gevallen, kathodisch beschermd. Vraag in de offerte expliciet naar de corrosie-aanname en de wanddikte.

Risico's en aandachtspunten

Onderheien is bouwkundig zwaar werk waar veel mis kan gaan als de uitvoerder niet ervaren is. Belangrijkste aandachtspunten:

• F3O-erkende uitvoerder: kies een aannemer met aantoonbare ervaring in binnenstedelijk herstel en F3O-affiliatie. Vraag minstens drie offertes en referentieprojecten binnen 2 jaar oud.
• Nulmeting bij de buren: verplicht voor de CAR-verzekering. Een nulmeting legt scheuren, hoogteverschillen en kantelingen vast vóór de eerste paal de grond in gaat.
• Bemaling beheersen: langdurige bemaling van de kruipruimte kan in de buurt tot onbedoelde grondwaterdaling en zelfs paalrot bij omliggende panden leiden. Bemalingsplan met grondwaterstandsmonitoring is standaard.
• Calibratie per paal: elke paal moet bij oplevering een meetrapport hebben met de bereikte einddruk en zakking onder proefbelasting. Geen rapport, geen acceptatie.
• Garantie en CAR-polis: tijdens de bouw verzekert een Construction All Risks-polis, daarna geldt de aannemersgarantie (meestal 10 jaar op uitvoering, 100 jaar op materiaal). Lees deze voorwaarden vooraf.

Onderheien in collectief verband (VvE of bouwblok)

In een binnenstedelijk bouwblok is funderingsherstel zelden een individuele beslissing. Eén woning vooruit onderheien kan technisch, maar de zetting van de niet-herstelde buren veroorzaakt scheurvorming op de gevel-overgang. Daarom worden trajecten meestal gezamenlijk via de VvE of een bouwblokvereniging uitgevoerd. Lees over procesbegeleiding VvE en de financieringsroute via het Fonds Duurzaam Funderingsherstel.

Kosten en planning

Reken voor een rijwoning van 90 m² op €115.000–€175.000 totaal: €1.250–€1.700/m² voor het paalwerk plus €18.000–€32.000 voor vloer- en leidingherstel en €8.000–€15.000 voor tijdelijke huisvesting. De volledige opbouw inclusief alle bijkomende posten staat op kosten funderingsherstel.
